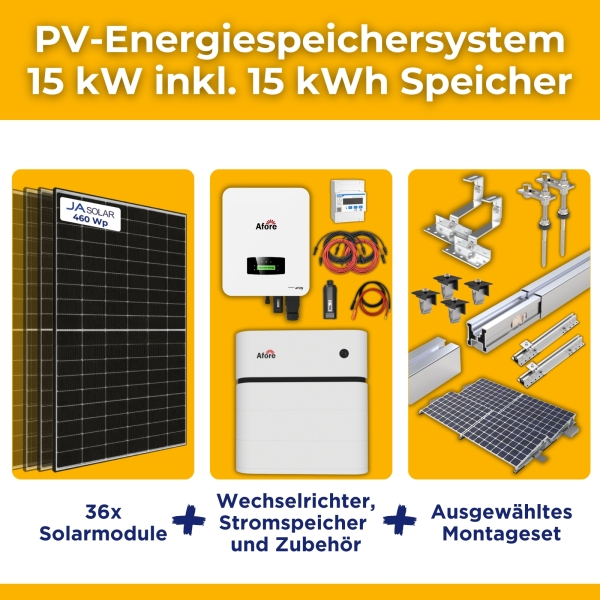

Nennausgangsleistung: 15 kW (dreiphasig)
-
Nennausgangsspannung: 3P+N+PE/3P+PE 230/400
-
Max. PV-Eingangsleistung: 22,5 kW
-
Max. PV-Spannung: 1000 V
-
MPPT: 2 Tracker / 2 Strings
-
MPPT-Spannungsbereich: 150 – 850 V
-
Batterietyp: Lithium-Ionen (Hoch Volt 80–600 V)
-
Max. Lade und Entladestrom: 30 A
-
Max. Wirkungsgrad: 98,3 % (EU: 97,5 %)
-
Kommunikation: WiFi, RS485, CAN, Display
-
Schutzklasse: IP66 (Outdoor geeignet)
-
Abmessungen / Gewicht: 370 × 599 × 192 mm / ca. 22 kg
-
Bezeichnung: JA Solar JAM54D40-460/LB
-
Modultyp: n-Type bifazial, Doppelglas (Glas-Glas)
-
Nennleistung (Pmax): 460 W
-
Modulwirkungsgrad: bis 23,0 %
-
Zelltechnologie: MBB Half-Cell (108 Zellen)
-
Leerlaufspannung (Voc): 39,7 V
-
MPP-Spannung (Vmp): 33,17 V
-
Kurzschlussstrom (Isc): 14,64 A
-
MPP-Strom (Imp): 13,87 A
-
Max. Systemspannung: 1500 V DC
-
Temperaturkoeffizient (Pmax): -0,29 %/°C
-
Abmessungen: 1762 × 1134 × 30 mm
-
Gewicht: 22 kg
-
Schutzklasse: IP68 (Anschlussdose)
-
Hersteller Garantie: 12 Jahre Produkt / 30 Jahre lineare Leistung
-
Aufdach-System: geeignet für Ziegel/Schrägdach der Wohngebäude
-
Modulanzahl per Set: 4 Module (1 Reihe, hochkante Verlegung)
-
Modulrahmenhöhe: geeignet für 30 – 38 mm
-
Material: Aluminium (AL 6005-T5) + Edelstahl (SUS 304)
-
Schienenmaß: ca. 1190 × 40 × 40 mm
-
Neigungswinkel: Dachparallel
-
Befestigung: Dachhaken + Schienen + Universal Easy-Click Klemmen
-
Erweiterbarkeit: modular erweiterbar
-
Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2
-
Ballast-System: geeignet für Flachdächer
-
Modulanzahl per Set: 4 Module
-
Verlegung: 1x4 quere Verlegung nach Süd oder 2 x 2 quere Verlegung Ost/West.
-
Montageart: ballastiert mit Ballastwannen (zzgl. Betonplatten/Stein 30 – 40 kg per Wanne)
-
Modulrahmenhöhe: geeignet für 30 – 35 mm
-
Material: Aluminium AL 6005-T5
-
Unterkonstruktion: Grundschienen mit Gummifüßen (rutschfest & dachschonend)
-
Neigungswinkel: 10 °C
-
Erweiterbarkeit: modular erweiterbar
-
Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2
-
Stockschrauben-System: geeignet für Holz-Unterkonstruktion (z.B. Carport, Garage, Gartenhaus usw.)
-
Modulanzahl per Set: 4 Module (1 Reihe, hochkante Verlegung)
-
Modulrahmenhöhe: geeignet für 30 – 38 mm
-
Material: Aluminium (AL 6005-T5) + Edelstahl (SUS 304)
-
Schienenmaß: ca. 1190 × 40 × 40 mm
-
Neigungswinkel: Dachparallel
-
Befestigung: Stockschrauben M10 x 250 mm mit Dichtung + Schienen + Universal Easy-Click Klemmen
-
Erweiterbarkeit: modular erweiterbar
-
Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2
