Das 3,6kW/5kWh PV-Energiespeichersystem bietet eine ideale Lösung für Haushalte, die ihren Eigenverbrauch optimieren und gleichzeitig unabhängiger vom Stromnetz werden möchten. Der moderne Hybrid-Wechselrichter Afore AF3.6K-SL ermöglicht sowohl netzgekoppelten als auch autarken Inselbetrieb und sorgt in Kombination mit dem 5,22 kWh Lithium-Speicher für eine zuverlässige Energieversorgung rund um die Uhr.
Die hochwertigen 460 Wp JA Solar Module mit bifazialer Technologie gewährleisten hohe Erträge selbst bei schwierigen Lichtverhältnissen. Dank integrierter Heizfunktion bleibt das System auch bei niedrigen Temperaturen leistungsfähig. Das Komplettset inklusive Zubehör und optional mit Montagesystem ermöglicht eine einfache Installation und ist optimal für private Haushalte sowie Off-Grid-Anwendungen geeignet.
Hinweis: Die Installation der PV-Module sowie der elektrische Anschluss sollten durch Fachbetrieb erfolgen.
Technische Daten – Hybrid Wechselrichter Afore AF3.6K-SL
-
Nennausgangsleistung: 3,6 kW (einphasig)
-
Max. DC-Eingangsleistung: 5,4 kW
-
Max. DC-Spannung: 550 V
-
MPPT: 2 Tracker / 2 Strings
-
MPPT-Spannungsbereich: 80 – 500 V
-
Batterietyp: Lithium-Ionen / Blei-Säure (Low-Voltage 40–60 V)
-
Max. Wirkungsgrad: 97,6 % (EU: 97 %)
-
Kommunikation: WiFi, RS485, CAN, Display
-
Schutzklasse: IP65 (Outdoor geeignet)
-
Abmessungen / Gewicht: 370 × 535 × 192 mm / ca. 17 kg
Technische Daten – Afore Stromspeicher AF5000W-LP
-
Batterietyp: LiFePO4 (Lithium-Eisenphosphat)
-
Nennenergie: 5,22 kWh
-
Nutzbare Energie: ca. 4,9 – 5,0 kWh
-
Nennspannung: 51,2 V
-
Spannungsbereich: 44,8 – 57,6 V
-
Nenn Lade-/Entladestrom: 50 A
-
Max. Lade-/Entladestrom: 100 A
-
Kommunikation: CAN / RS485 (BMS integriert)
-
Schutzklasse: IP65 (Indoor & Outdoor geeignet)
-
Besonderheit: integrierte Heizfunktion für zuverlässigen Betrieb bei niedrigen Temperaturen
Technische Daten – Solar Modul
- Bezeichnung: JA Solar JAM54D40-460/LB
- Modultyp: n-Type bifazial, Doppelglas (Glas-Glas)
- Nennleistung (Pmax): 460 W
- Modulwirkungsgrad: bis 23,0 %
- Zelltechnologie: MBB Half-Cell (108 Zellen)
- Leerlaufspannung (Voc): 39,7 V
- MPP-Spannung (Vmp): 33,17 V
- Kurzschlussstrom (Isc): 14,64 A
- MPP-Strom (Imp): 13,87 A
- Max. Systemspannung: 1500 V DC
- Temperaturkoeffizient (Pmax): -0,29 %/°C
- Abmessungen: 1762 × 1134 × 30 mm
- Gewicht: 22 kg
- Schutzklasse: IP68 (Anschlussdose)
- Hersteller Garantie: 12 Jahre Produkt / 30 Jahre lineare Leistung
Technische Daten – PV-Montagesysteme
1. Aufdach-System: geeignet für Ziegel/Schrägdach der Wohngebäude
- Modulanzahl per Set: 4 Module (1 Reihe, hochkante Verlegung)
- Modulrahmenhöhe: geeignet für 30 – 38 mm
- Material: Aluminium (AL 6005-T5) + Edelstahl (SUS 304)
- Schienenmaß: ca. 1190 × 40 × 40 mm
- Neigungswinkel: Dachparallel
- Befestigung: Dachhaken + Schienen + Universal Easy-Click Klemmen
- Erweiterbarkeit: modular erweiterbar
- Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2
2. Ballast-System: geeignet für Flachdächer
- Modulanzahl per Set: 4 Module
- Verlegung: 1x4 quere Verlegung nach Süd oder 2 x 2 quere Verlegung Ost/West.
- Montageart: ballastiert mit Ballastwannen (zzgl. Betonplatten/Stein 30 – 40 kg per Wanne)
- Modulrahmenhöhe: geeignet für 30 – 35 mm
- Material: Aluminium AL 6005-T5
- Unterkonstruktion: Grundschienen mit Gummifüßen (rutschfest & dachschonend)
- Neigungswinkel: 10 °C
- Erweiterbarkeit: modular erweiterbar
- Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2
3. Stockschrauben-System: geeignet für Holz-Unterkonstruktion (z.B. Carport, Garage, Gartenhaus usw.)
- Modulanzahl per Set: 4 Module (1 Reihe, hochkante Verlegung)
- Modulrahmenhöhe: geeignet für 30 – 38 mm
- Material: Aluminium (AL 6005-T5) + Edelstahl (SUS 304)
- Schienenmaß: ca. 1190 × 40 × 40 mm
- Neigungswinkel: Dachparallel
- Befestigung: Stockschrauben M10 x 250 mm mit Dichtung + Schienen + Universal Easy-Click Klemmen
- Erweiterbarkeit: modular erweiterbar
- Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2
4. Montagesystem für Trapezblech: Minischienen - Direktmontage
- Modulanzahl: 4 PV-Module (1-reihig)
- Ausrichtung: Hochkant oder Quer
- Schienenlänge: ca. 400 mm
- Modulrahmenhöhe: geeignet für 30 – 38 mm
- Befestigung: Dünnblechschrauben mit Dichtung + Schienen + Universal Easy-Click Klemmen
- Erweiterbarkeit: modular erweiterbar
- Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2

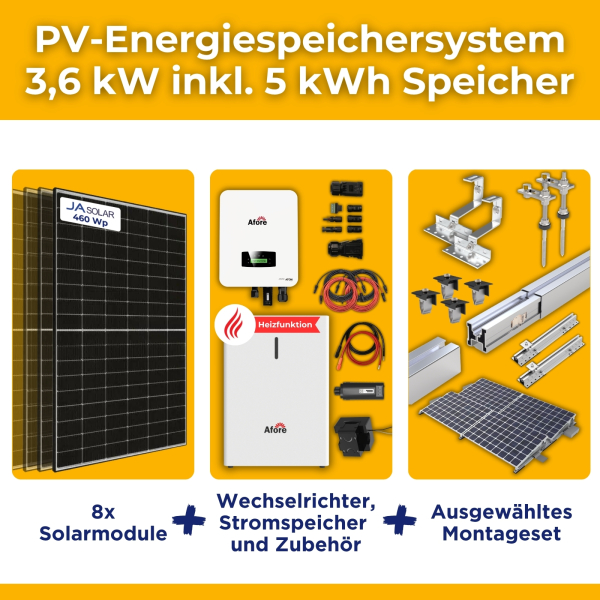

Lieferumfang:
- 1x Hybrid Wechselrichter Afore AF3.6k-SL mit Zubehör und Anleitung.
- 1x Afore Stromspeicher AF5000W-LP
- 8x JA Solar Module JAM54D40-460/LB
- 2x Sets ausgewählte Montagesysteme für 8 Module
- 4x Solar Verlängerungskabel 10m 4mm² mit Standard-Steckern (2x Schwarz + 2x Rot)
