Die 8 kW Afore All-in-One PV-Anlage mit 9,2 kWh Energiespeicher ist die ideale Komplettlösung für die eigene Stromversorgung. Das System kombiniert einen leistungsstarken dreiphasigen Hybrid-Wechselrichter mit einem integrierten High-Voltige Batteriespeicher und 20 hocheffizienten JA Solar Modulen für maximale Energieerträge.
Dank der flexibel wählbaren Montagesysteme eignet sich die Anlage für nahezu alle Dachtypen – ob Ziegeldach, Flachdach, Holz-Unterkonstruktion oder Trapezblech. Der erzeugte Solarstrom kann direkt genutzt, gespeichert oder bei Bedarf als Notstrom eingesetzt werden.
👉 Einfach installieren – eigenen Strom erzeugen – langfristig sparen.
Hinweis: Die Installation der PV-Module sowie der elektrische Anschluss sollten durch Fachbetrieb erfolgen.
Technische Daten – Afore All in One Energiespeichersystem
-
Modell: AF8K-ATH (Afore Hybrid-Wechselrichter)
- Anschluss: 3-phasig (400V)
-
Nennleistung AC: 8 kW (dreiphasig)
-
Max. PV-Eingangsleistung: 12 kW
- MPPT: 2 Tracker / 2 Strings
- MPPT-Spannungsbereich: 150 – 850 V
- Max. PV-Spannung: 1000 V
- Max. Eingangsstrom: 20 A × 2
- Batteriespeicher: 2x4,6 kWh (8,74 kWh nutzbar)
-
Batterietyp: Lithium-Eisenphosphat (LiFePO₄)
-
Max. Lade-/Entladeleistung: 8 kW
-
Notstromleistung: 8,8 kVA (Peak 8,8 kVA, <10 ms Umschaltung)
- Wirkungsgrad: bis 98 %
- Schutzklasse: IP66 / NEMA 4X
- Kommunikation: RS485, CAN, WiFi, 4G
- Betriebstemperatur: -25 °C bis +60 °C
Technische Daten – Solar Modul
- Bezeichnung: JA Solar JAM54D40-460/LB
- Modultyp: n-Type bifazial, Doppelglas (Glas-Glas)
- Nennleistung (Pmax): 460 W
- Modulwirkungsgrad: bis 23,0 %
- Zelltechnologie: MBB Half-Cell (108 Zellen)
- Leerlaufspannung (Voc): 39,7 V
- MPP-Spannung (Vmp): 33,17 V
- Kurzschlussstrom (Isc): 14,64 A
- MPP-Strom (Imp): 13,87 A
- Max. Systemspannung: 1500 V DC
- Temperaturkoeffizient (Pmax): -0,29 %/°C
- Abmessungen: 1762 × 1134 × 30 mm
- Gewicht: 22 kg
- Schutzklasse: IP68 (Anschlussdose)
- Hersteller Garantie: 12 Jahre Produkt / 30 Jahre lineare Leistung
Technische Daten – PV-Montagesysteme
-
-

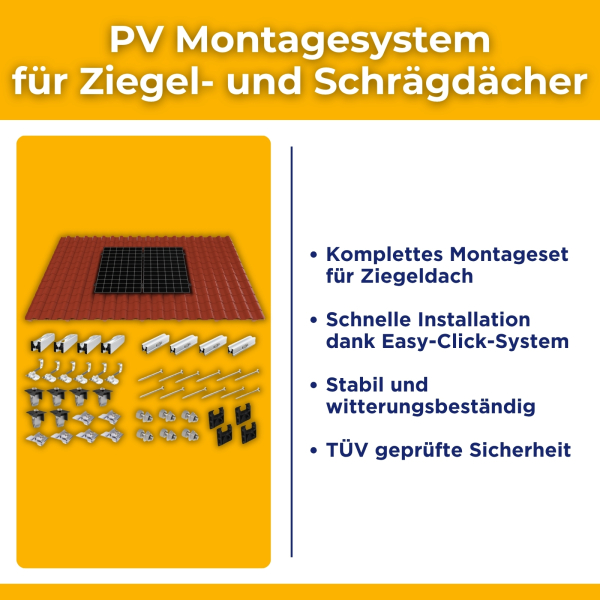

Aufdach-System: geeignet für Ziegel/Schrägdach der Wohngebäude
- Modulanzahl per Set: 4 Module (1 Reihe, hochkante Verlegung)
- Modulrahmenhöhe: geeignet für 30 – 38 mm
- Material: Aluminium (AL 6005-T5) + Edelstahl (SUS 304)
- Schienenmaß: ca. 1190 × 40 × 40 mm
- Neigungswinkel: Dachparallel
- Befestigung: Dachhaken + Schienen + Universal Easy-Click Klemmen
- Erweiterbarkeit: modular erweiterbar
- Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2

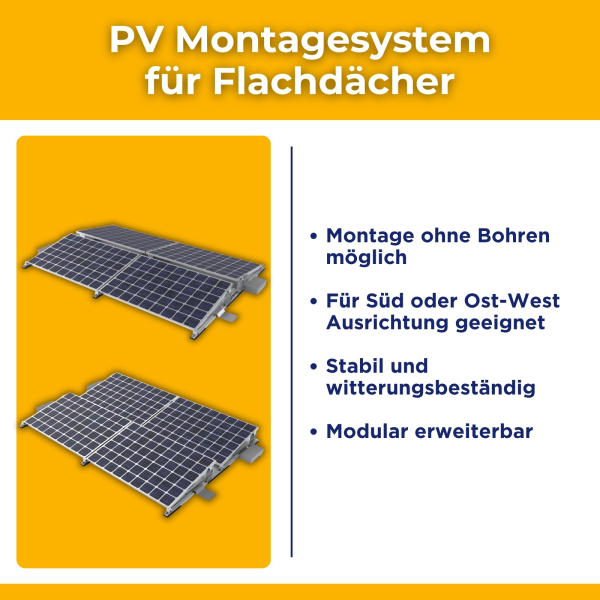

2. Ballast-System: geeignet für Flachdächer
- Modulanzahl per Set: 4 Module
- Verlegung: 1x4 quere Verlegung nach Süd oder 2 x 2 quere Verlegung Ost/West.
- Montageart: ballastiert mit Ballastwannen (zzgl. Betonplatten/Stein 30 – 40 kg per Wanne)
- Modulrahmenhöhe: geeignet für 30 – 35 mm
- Material: Aluminium AL 6005-T5
- Unterkonstruktion: Grundschienen mit Gummifüßen (rutschfest & dachschonend)
- Neigungswinkel: 10 °C
- Erweiterbarkeit: modular erweiterbar
- Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2

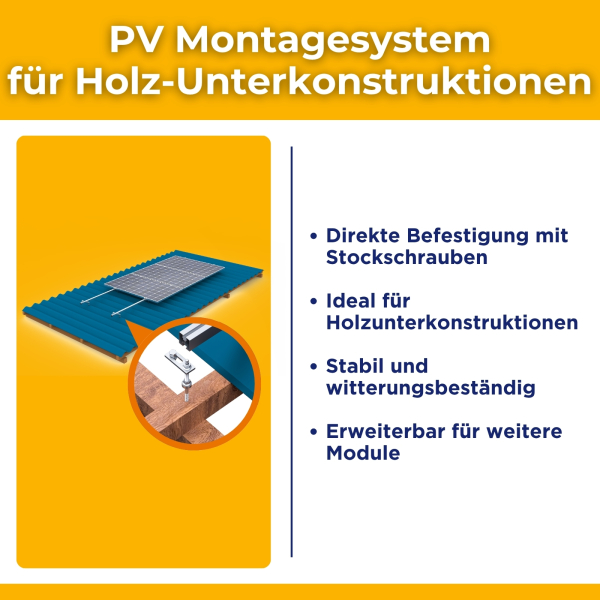

3. Stockschrauben-System: geeignet für Holz-Unterkonstruktion (z.B. Carport, Garage, Gartenhaus usw.)
- Modulanzahl per Set: 4 Module (1 Reihe, hochkante Verlegung)
- Modulrahmenhöhe: geeignet für 30 – 38 mm
- Material: Aluminium (AL 6005-T5) + Edelstahl (SUS 304)
- Schienenmaß: ca. 1190 × 40 × 40 mm
- Neigungswinkel: Dachparallel
- Befestigung: Stockschrauben M10 x 250 mm mit Dichtung + Schienen + Universal Easy-Click Klemmen
- Erweiterbarkeit: modular erweiterbar
- Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2

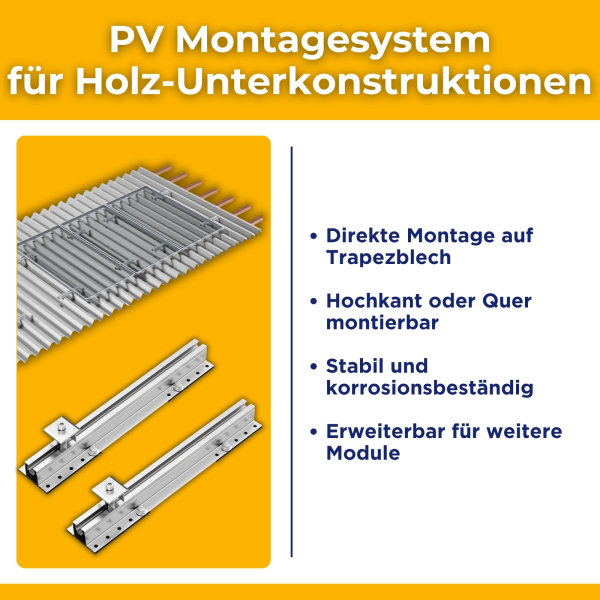

4. Montagesystem für Trapezblech: Minischienen - Direktmontage
- Modulanzahl: 4 PV-Module (1-reihig)
- Ausrichtung: Hochkant oder Quer
- Schienenlänge: ca. 400 mm
- Modulrahmenhöhe: geeignet für 30 – 38 mm
- Befestigung: Dünnblechschrauben mit Dichtung + Schienen + Universal Easy-Click Klemmen
- Erweiterbarkeit: modular erweiterbar
- Normen / Qualität: TÜV geprüfte Sicherheit, Windlast bis 25m/s und Schneelast bis 1,4 KN/m2
Lieferumfang:
-
1x Set PV All in One System AF8k-ATH mit 2 Batteriemodule AF4600W-HU inklusiv Zubehör und Anleitung.
-
20x JA Solar Module JAM54D40-460/LB
-
5x Sets ausgewählte Montagesysteme für 20 Module
- 4x Solar Verlängerungskabel 10m 4mm² mit Standard-Steckern (2x Schwarz + 2x Rot)
